自動バンドルローダーファイバーレーザーパイプ切断機
型番: P2060A / P3080A
導入：
- パイプの長さ：6000mm / 8000mm
- パイプ径：20mm-200mm / 30mm-300mm
- 読み込みサイズ:800mm×800mm×6000mm / 800mm×800mm×8000mm
- レーザー出力：1000W 1500W 2000W 2500W 3000W 4000W
- 適用チューブタイプ：丸管、角管、長方形管、楕円管、D形・T形・H形鋼、チャンネル鋼、アングル鋼など。
- 適用材料：ステンレス鋼、軟鋼、亜鉛メッキ鋼、銅、真鍮、アルミニウムなど。
自動バンドルローダーチューブレーザー切断機
当社は、チューブレーザー切断機の性能を常に改善し、アップグレードしています。
コンポーネント
チューブレーザー切断機の詳細

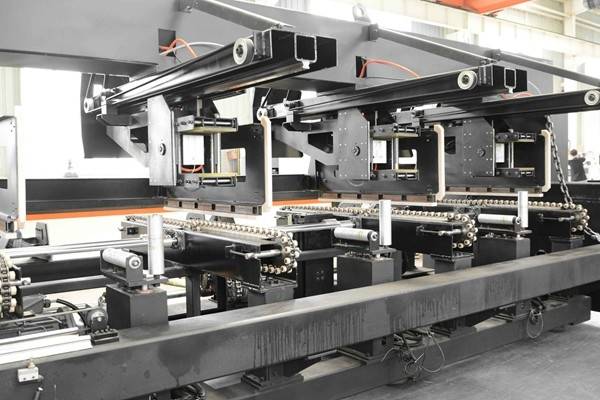

自動バンドルローダー
自動バンドルローダーは労力とロード時間を節約し、大量生産を実現します。
丸管と角管は、人手を介さずに全自動で装填できます。その他の形状の管は、手動で半自動で装填できます。

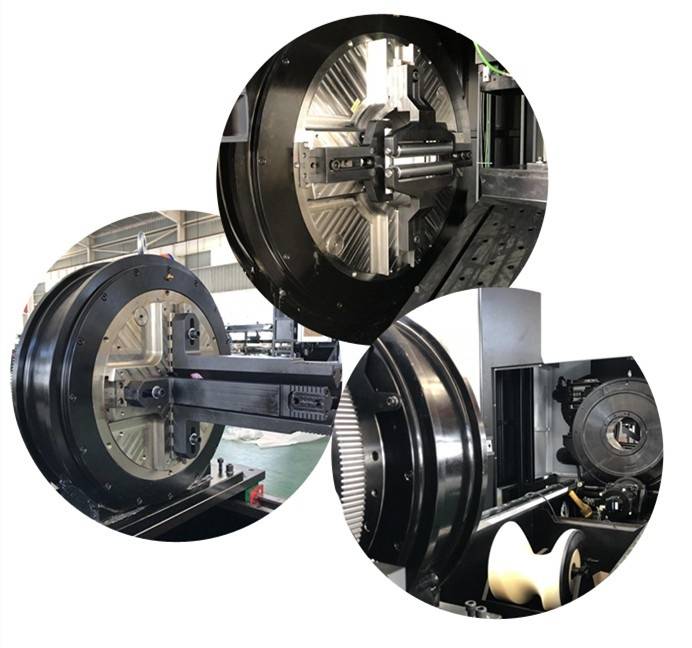

高度なチャックマウントシステム

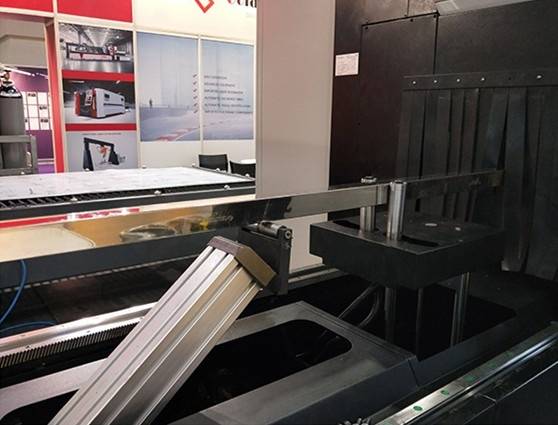

トップマテリアルフローティングサポート
浮遊支持装置/収集装置

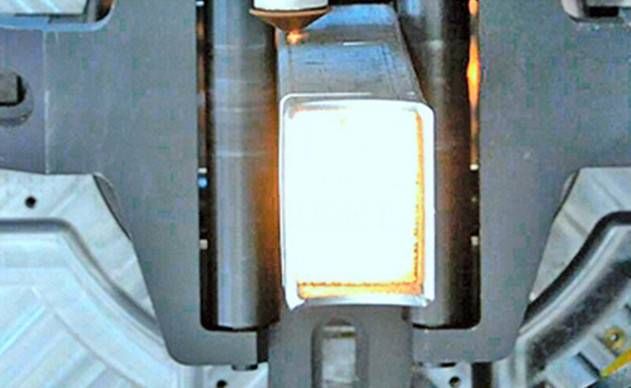

3軸リンケージ
溶接継ぎ目の認識
ハードウェア - 廃棄

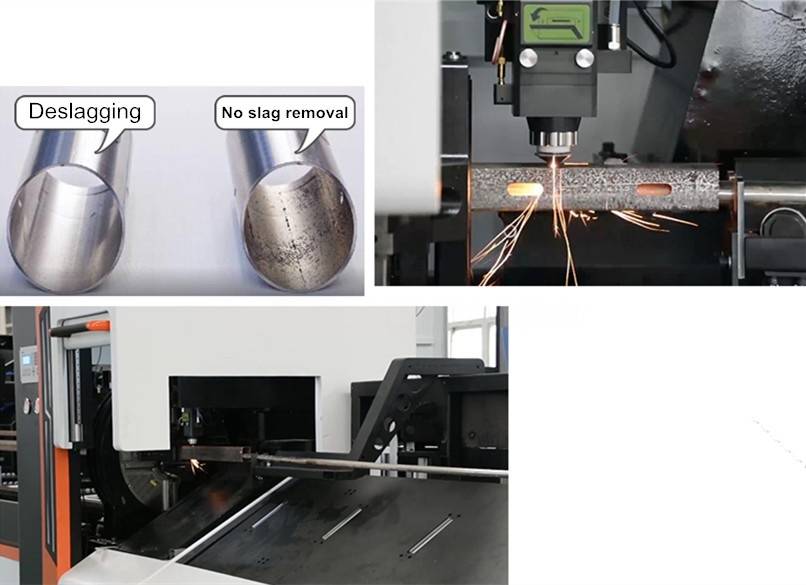

オプション - 第3軸洗浄内壁装置
チューブレーザー切断サンプル
技術的パラメータ
| 型番 | P2060A |
| レーザー出力 | 1000W / 1500W / 2000W / 2500W / 3000W / 4000W |
| レーザー光源 | IPG / nLight ファイバーレーザー共振器 |
| チューブの長さ | 6000mm |
| チューブ径 | 20mm～200mm |
| チューブタイプ | 丸型、正方形、長方形、楕円形、OB 型、C 型、D 型、三角形など（標準）。 アングル鋼、チャンネル鋼、H形鋼、L形鋼など（オプション） |
| 繰り返し位置精度 | ±0.03mm |
| 位置精度 | ±0.05mm |
| 位置速度 | 最大90m/分 |
| チャック回転速度 | 最大105r/min |
| 加速度 | 1.2グラム |
| グラフィック形式 | Solidworks、Pro/e、UG、IGS |
| バンドルサイズ | 800mm×800mm×6000mm |
| バンドル重量 | 最大2500kg |
ゴールデンレーザー – ファイバーレーザー切断システムシリーズ
| 自動バンドルローダーチューブレーザー切断機 | ||
| モデル番号 | P2060A | P3080A |
| パイプの長さ | 6m | 8m |
| パイプ径 | 20mm～200mm | 20mm～300mm |
| レーザーパワー | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W / 4000W / 6000W | |
| ファイバーレーザーチューブ切断機 | ||
| モデル番号 | P2060 | P3080 |
| パイプの長さ | 6m | 8m |
| パイプ径 | 20mm～200mm | 20mm～300mm |
| レーザーパワー | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W / 4000W / 6000W | |
| 大型パイプレーザー切断機 | |
| モデル番号 | P30120 |
| パイプの長さ | 12mm |
| パイプ径 | 30mm～300mm |
| レーザーパワー | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W / 4000W / 6000W |
| パレット交換テーブル付きフルクローズドファイバーレーザー切断機 | ||
| モデル番号 | レーザーパワー | 切断エリア |
| GF-1530JH | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W / 4000W / 6000W / 8000W | 1500mm×3000mm |
| GF-2040JH | 2000mm×4000mm | |
| GF-2060JH | 2000mm×6000mm | |
| GF-2580JH | 2500mm×8000mm | |
| オープン型ファイバーレーザー切断機 | ||
| モデル番号 | レーザーパワー | 切断エリア |
| GF-1530 | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W | 1500mm×3000mm |
| GF-1560 | 1500mm×6000mm | |
| GF-2040 | 2000mm×4000mm | |
| GF-2060 | 2000mm×6000mm | |
| デュアル機能ファイバーレーザー金属板・チューブ切断機 | ||
| モデル番号 | レーザーパワー | 切断エリア |
| GF-1530T | 700W / 1000W / 1200W / 1500W / 2000W / 2500W / 3000W | 1500mm×3000mm |
| GF-1560T | 1500mm×6000mm | |
| GF-2040T | 2000mm×4000mm | |
| GF-2060T | 2000mm×6000mm | |
| 高精度リニアモーターファイバーレーザー切断機 | ||
| モデル番号 | レーザーパワー | 切断エリア |
| GF-6060 | 700W / 1000W / 1200W / 1500W | 600mm×600mm |
アプリケーション業界
主にフィットネス機器、オフィス家具、棚、鉄骨構造、医療業界、レールラックなどの業界で、丸パイプ、角管、長方形管、異形パイプ、その他のプロファイル加工に使用されます。
適用可能な材料
ステンレス鋼、炭素鋼、アルミニウム、真鍮、銅、亜鉛メッキ鋼、合金鋼。
適用可能なチューブの種類
顧客サイトでの大量生産向けチューブレーザー切断機
詳細については、goldenlaserまでお問い合わせください。以下の質問にご回答いただくことで、最適なチューブレーザー切断機をご提案させていただきます。
1. レーザーカットするパイプの種類は？ 丸パイプ、角パイプ、長方形、楕円形、その他の形状のパイプでしょうか？
2. それはどんな金属ですか？軟鋼、ステンレス鋼、アルミニウム、それとも…？
3. チューブの壁の厚さ、直径、長さはどれくらいですか?
4.チューブの完成品は何ですか？（適用業種は何ですか？）
5. 会社名、ウェブサイト、メールアドレス、電話（WhatsApp / WeChat）は？
