レーザー切断機 - フラットベッドCO2レーザー切断機
レーザー切断機メーカーとして、Golden Laser はカスタマイズされた設計、製造、納品、アフターサービス、技術ソリューションを提供します。
ゴールデンレーザー – フラットベッドCO2レーザー切断機特徴
 ストライプとチェック柄を揃える -チェック柄やストライプ柄の生地を自動で識別します。ソフトウェアのネスティング機能により、生地の縦糸と横糸を自動調整し、高精度な裁断を実現します。 |  高速切断システム -ダブルY軸構造とフライング光学系を採用し、サーボ駆動システムを搭載することで、従来の裁断よりも高速な裁断速度を実現。様々な衣料品業界の大量生産に適しています。 |
 自動ネスティング -ネスティング ソフトウェアは使いやすく、材料の節約にも効果的です。 |  パターンコピー -モデルと背景の色に基づいてモデルのアウトラインを自動的に抽出し、CAD ファイルを自動生成できます。 |
 長すぎる連続切断 -単一レイアウトではカッティングエリアを超えてしまう長いグラフィックを連続してカッティングします。 |  自動トリミング -送り工程で同時に裁断。生地の両端の無駄をカットすることで生産性を向上します。 |
 赤信号の位置 -赤色光位置決め装置により、材料の位置決めが容易になります。 |  パターンデザイン -プロセッショナル CAD 設計ネスティング ソフトウェア。 |
 マークペン -マークペンとレーザーヘッドの自動切り替え、グラフィックスの自動タグ付けにより、手作業が削減され、労力が節約され、効率が向上します。 |  複数のレーザー出力オプション -60ワットから500ワットまでのレーザー出力を選択できます。 |
 シングルヘッド、ダブルヘッド、マルチヘッドのレーザー切断 -容量を増やすためにダブルヘッドまたはマルチヘッドを選択できます。 |  排気システム -レーザーヘッドと排気システムが同期し、排気効果が良好で、切断効果が向上します。 |
 高精度 -最大 0.1 mm のレーザー ビーム、直角、パンチング、さまざまな複雑なグラフィックスを完璧に処理します。 |  自動給餌 -自動補正機能を備えた自動給餌システムにより、長すぎるネスティングでも正確に給餌できます。 |
 材料供給テーブル -作業テーブルを拡張して、生地の特殊な供給ニーズに対応します。 |  素材収集テーブル -作業テーブルを拡張すると収集が簡単になり、巻き戻しの時間を節約できるため、生産スケジュールに影響を与えません。 |
 真空吸着作業台 -作業台は完全密閉排気を採用し、裁断中に生地の平坦性を確保します。 |  微細穴加工-高速レーザー穿孔微細穴径0.2mm |
 追従レーザーヘッド |  コンベア作業台 |
 ハニカム作業台 |  ストリップ作業台 |
 Y軸を長くする |  X軸を広げる |

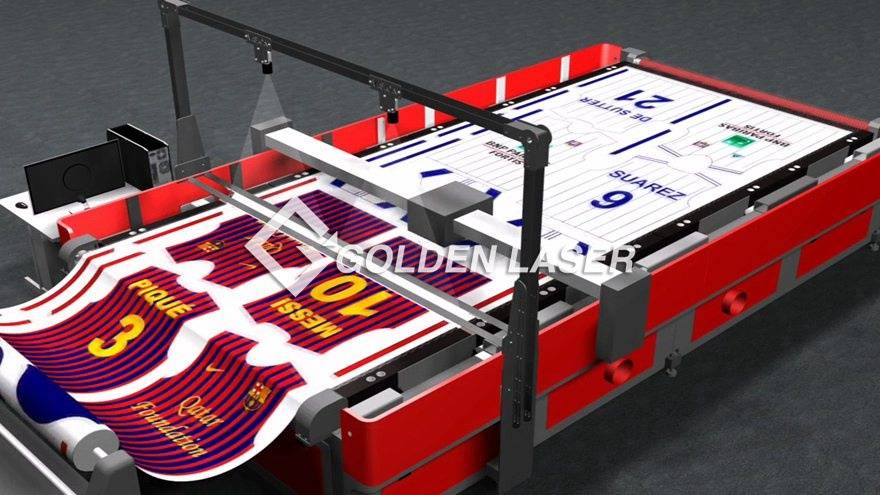

I. ビジョンレーザー切断機昇華プリント生地スポーツウェア、サイクリングウェア、水着、バナー、旗
GOLDEN LASER – フラットベッドCO2レーザー切断機
ビジョンレーザーカッティングマシンは、あらゆる形状とサイズのデジタルプリント昇華織物のカッティングに最適です。カメラが生地をスキャンし、プリントされた輪郭を検出・認識するか、またはプリントされたレジストレーションマークを拾い、選択されたデザインを高速かつ正確にカッティングします。コンベアと自動フィーダーにより、カッティングを連続的に行うことで時間を節約し、生産速度を向上させます。
√自動給紙√フライングスキャン√高速√プリント生地のパターンをインテリジェントに認識
→昇華した生地のロールをスキャン（検出および認識）し、縮みや歪みを考慮 昇華プロセス中に発生する可能性のある問題を考慮し、デザインを正確に切り抜きます。
●大判のフライングスキャン。作業エリア全体の認識にはわずか5秒しかかかりません。移動コンベアで生地を搬送しながら、リアルタイムカメラがプリントされたグラフィックを迅速に識別し、結果をレーザーカッターに送信します。作業エリア全体をカットした後、手作業による介入なしに同じプロセスを繰り返します。
●複雑なグラフィックを扱うのが得意です。精細で詳細なグラフィックについては、ソフトウェアはマークポイントの位置に基づいて元のグラフィックを抽出し、カットすることができます。カット精度は±1mmに達します。
● 伸縮性のある生地の裁断が得意です。自動シーリングエッジ。刃先は清潔で柔らかく、高精度で滑らかです。

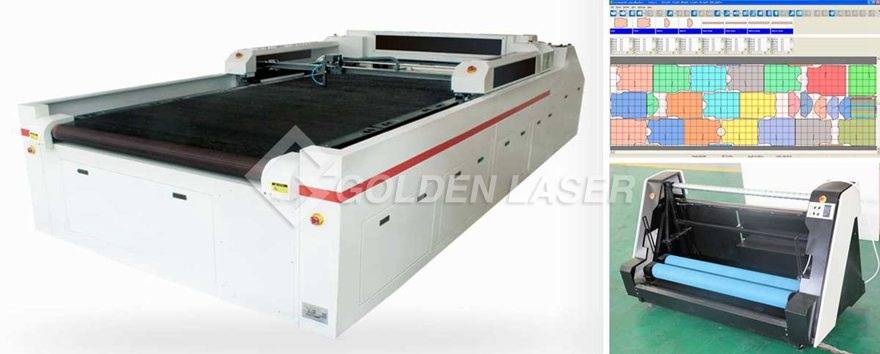

II.衣類用レーザー切断機切削産業アプリケーション
•中・小ロットやさまざまなタイプの衣料品の生産に適しており、特にカスタマイズされた衣料品に適しています。
•様々な種類の生地の裁断に適しています。あらゆるグラフィックデザインをカットできます。滑らかで正確な裁断面。密封された刃先。焦げ付きやほつれがありません。優れた裁断品質。
•自動供給システム（オプション）を備えたコンベア作業テーブルは、自動生産のための連続供給と切断を実現します。
•ダブルY軸構造。フライングレーザービームパス。サーボモーターシステムによる高速カッティング。このカッティングシステムは、機械のカッティングエリアを超える単一パターンにおいて、超ロングネスティングとフルフォーマット連続自動送り・カッティングを実現します。
•独自の手動および自動インタラクティブレイアウトソフトウェア機能により、素材の利用率を飛躍的に向上させます。また、パターン作成、写真のデジタル化、グレーディング機能も備えており、便利で実用的です。
•このレーザー切断機には、大判自動認識およびプロジェクター システムを装備することができ、パーソナライズされた衣服を正確かつスマートに切断することができます。

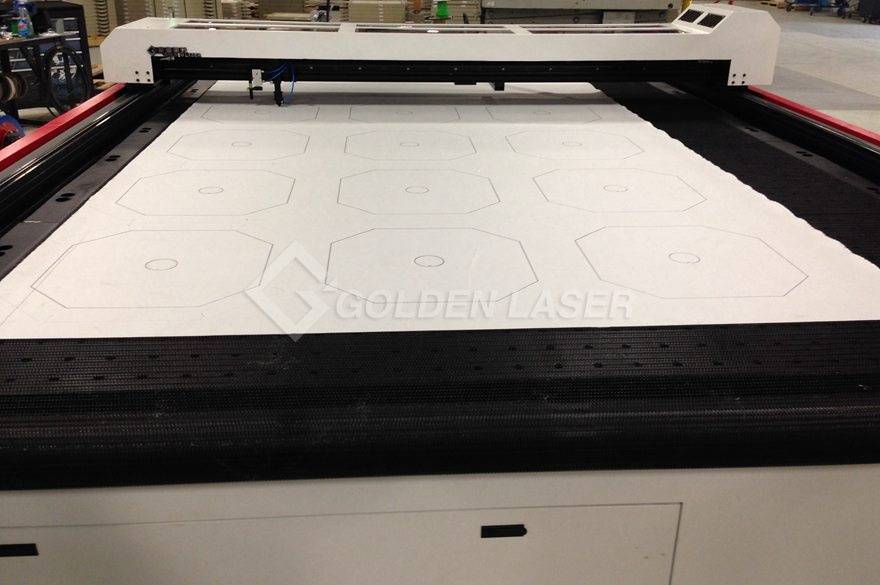

III.フィルターメディア、産業用ファブリック、テクニカルテキスタイルのレーザー切断アプリケーション
レーザー切断はフィルターメディアに最適です。材料の切断端面に関する特殊な要件を満たすため、GOLDENLASERは様々なレーザー出力と包括的なレーザー切断ソリューションを提供しています。
●切断精度は0.1mmに達する
●熱処理、滑らかな切断刃による自動エッジシーリング
●ユーザーの要求に応じて布端の使用期間を設定できます。
●マークペンとレーザーの自動切り替えにより、パンチング、マーキング、カットの全工程を 1 ステップで完了します。
●インテリジェントなグラフィック デザインとネスティング ソフトウェア、簡単な操作、あらゆる形状のカットが可能。
●真空吸着作業台は、布端の反りの問題を完璧に解決します。
●自動連続供給および収集システムを備えた高効率のステンレス製コンベアベルト。
●完全に密閉された構造で、切削粉塵が漏れることがなく、集中的な生産工場での運用に適しています。
IV.レザーネスティングとレーザーカッティングシステム車のシートカバー、バッグ、靴用
レザーカッティングシステムパッケージ -次のモジュールを含むレザー ネスティング パッケージ:レザーモデル/オーダー、標準ネスティング、レザーのデジタイズ、レザーのカット＆コレクト。
利点
•レーザー加工は柔軟で便利です。パターンを設定したら、すぐにレーザー加工を開始できます。
•滑らかな切断面。機械的ストレスや変形がなく、金型も不要。レーザー加工により、金型製作コストと準備時間を節約できます。•優れた切断品質。切断精度は0.1mmに達します。グラフィックの制限はありません。
機械の特徴
•特に本革のカッティングに最適です。
•パターンのデジタル化、認識システム、ネスティングソフトウェアを備えた、実用性の高い本革レーザーカッティングシステムの完全セットです。高度な自動化により、効率が向上し、材料を節約できます。
•革の輪郭を正確に読み取り、不良領域を回避し、サンプルピースの迅速な自動ネスティングを実行できる高精度デジタル化システムを採用しています (ユーザーは手動でネスティングを使用することもできます)。
本革裁断の複雑な工程を4ステップに簡素化
|
レザーチェック |
レザーリーディング |
ネスティング |
切断 |
V. 家具用ファブリック、室内装飾用テキスタイル、ソファ、マットレスのレーザー切断アプリケーション
●ソファ、マットレス、カーテン、枕カバーなど、家具・室内装飾用織物業界向け製品に使用されています。ストレッチ素材、ポリエステル、皮革、PU、綿、シルク、プラッシュ製品、フォーム、PVC、複合素材など、様々な繊維製品の裁断に使用できます。
●レーザー切断ソリューションのフルセット。デジタイジング、サンプルデザイン、マーカー作成、連続切断、そしてコレクションソリューションを提供します。この完全なデジタルレーザー切断機は、従来の加工方法に代わるものです。
●材料を節約。マーカー作成ソフトウェアは操作が簡単で、プロ仕様の自動マーカー作成機能を備えています。15～20%の材料を節約できます。専門のマーカー作成担当者は必要ありません。
●労力を削減。設計から裁断まで、裁断機を操作するオペレーターは1人だけで済むため、人件費を削減できます。
●レーザーカットは高精度で完璧な切断面を実現し、クリエイティブなデザインを実現します。非接触加工。レーザースポット径は0.1mm。長方形、中空形状、その他複雑な形状の加工が可能です。
VI. パラシュート、パラグライダー、帆布、テントのレーザー切断アプリケーション
● 特許取得のレインボー構造は、オーバーワイドフォーマット構造に特化しています。
● 屋外看板、パラシュート、パラグライダー、テント、帆布、インフレータブル製品の切断に適しています。PVC、ETFE、PTFE、PE、綿布、オックスフォード布、ナイロン、不織布、PUまたはACコーティング材などの切断に適しています。
● 自動化。自動供給システム、真空コンベアベルト、収集作業台。
● 長尺素材の連続切断。20m、40m、さらにはそれ以上の長さのグラフィックも切断可能です。
● 省力化設計から裁断まで、1人で操作できます。
● 材料を節約。使いやすいマーカーソフトウェアで、7%以上の材料を節約します。
● プロセスを簡素化。1台のマシンで複数の用途に対応：ロールから生地を裁断、生地に番号をマーキング、穴あけなど。
● このシリーズのレーザー加工機は単層または多層の切断を実現し、大量生産に効果的に使用されています。
| GOLDEN LASER – CO2フラットベッドレーザー切断機の構成 | ||
| 切断エリア（カスタマイズ可） |
|
|
| 作業台 | 真空吸着コンベア作業台 | |
| レーザータイプ | CO2 DCガラスレーザー管 / CO2 RF金属レーザー管 | |
| レーザーパワー | 80W～500W | |
| ソフトウェア | GOLDENLASER カッティングソフトウェア、CADパターンデザイナー、自動マーカー、マーカーソフトウェア、レザーデジタイズシステム、VisionCUT、サンプルボード写真デジタイザーシステム | |
| 全自動 | ギアフィーダー（オプション）、偏差補正供給システム（オプション） | |
| オプション | 赤色灯の位置（オプション）、マークペン（オプション） | |
